Beskrivning

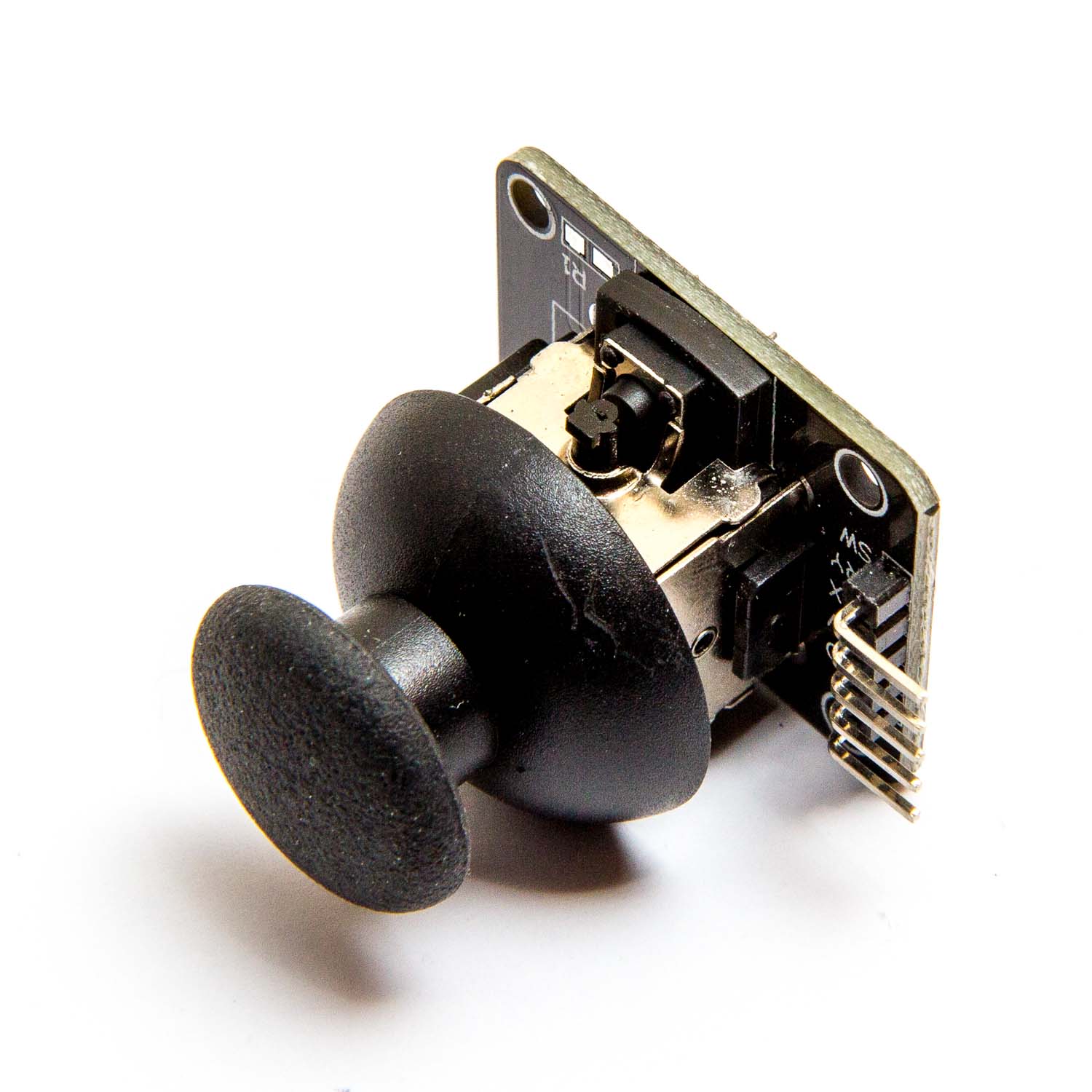

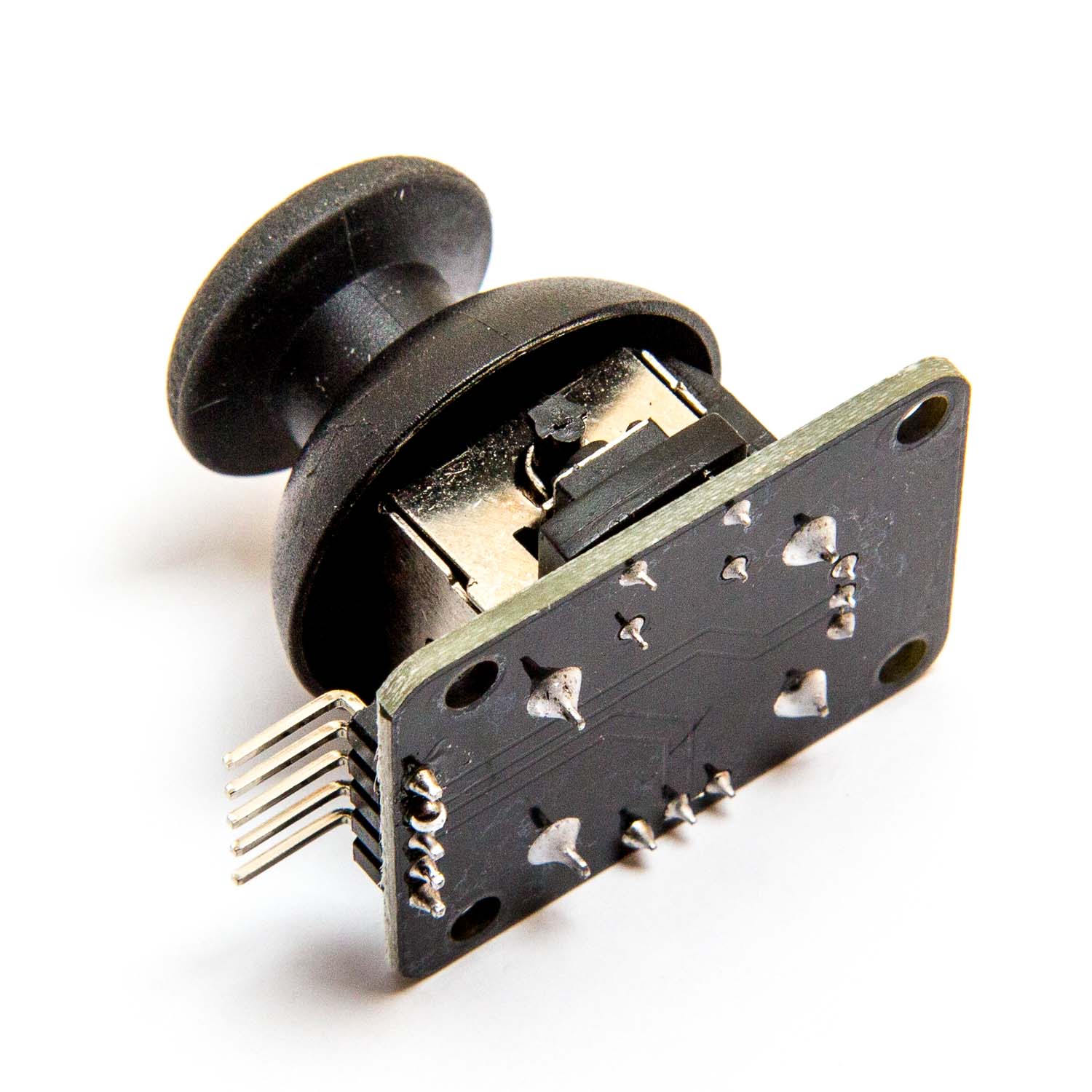

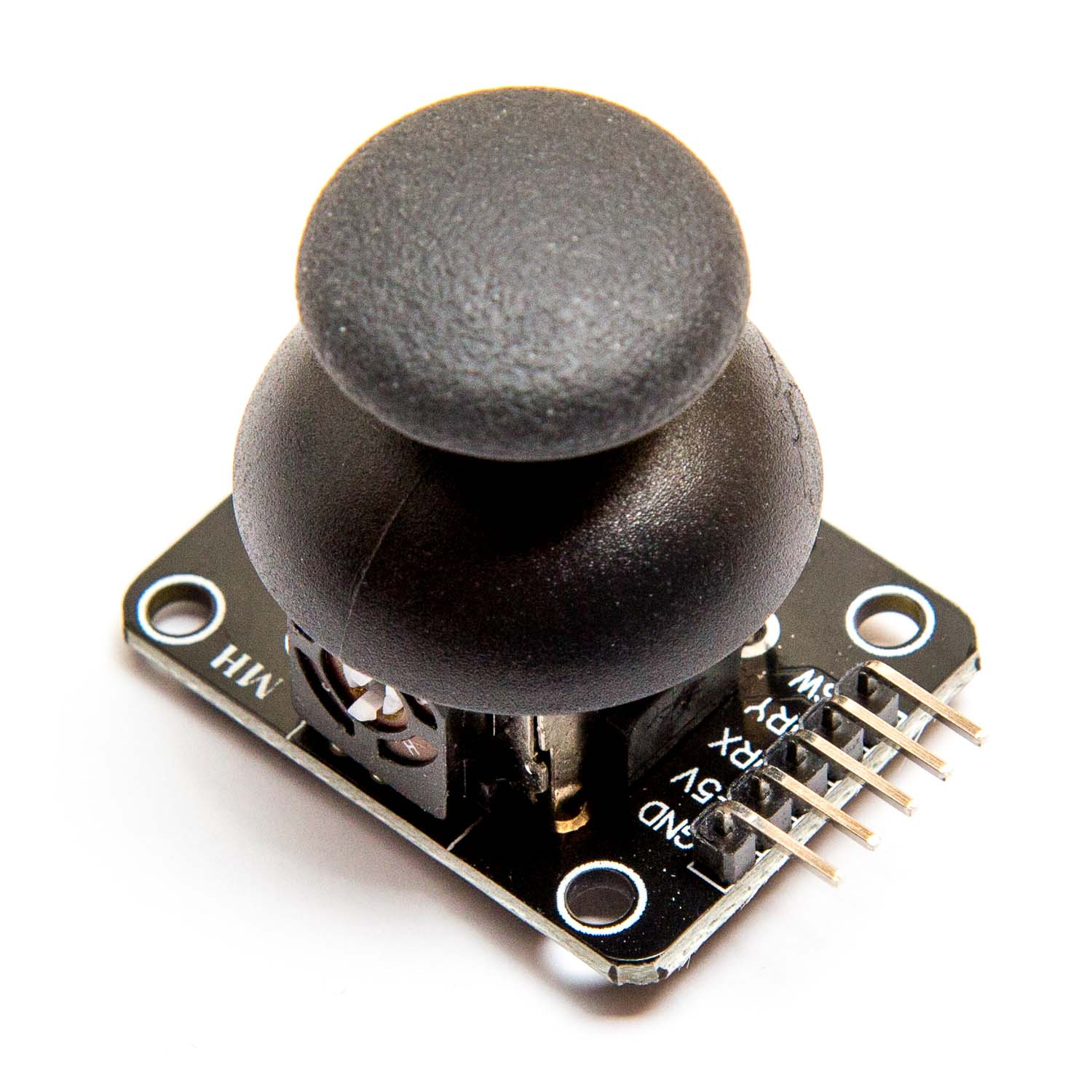

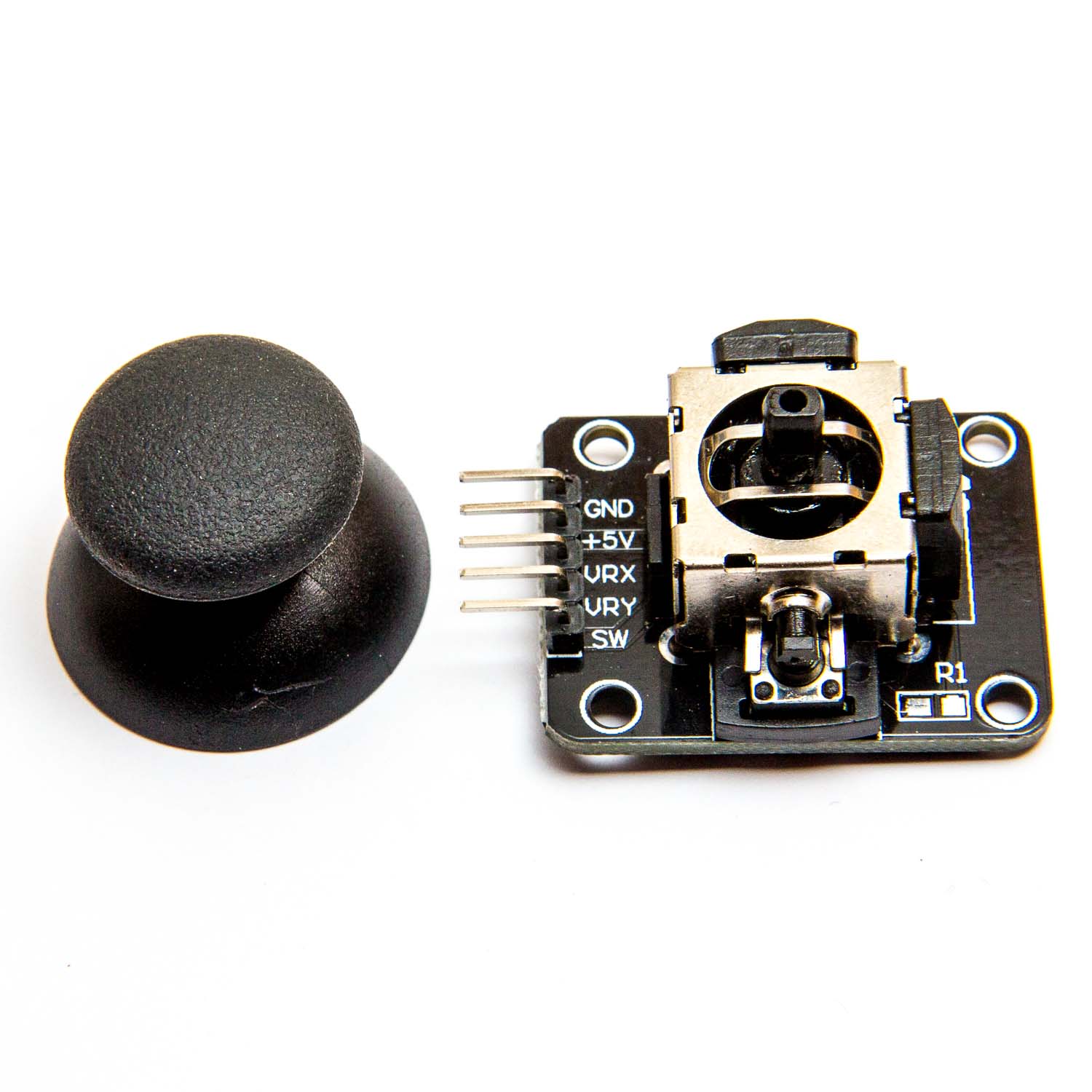

Den här analoga joysticken är av samma typ som sitter i vissa TV-spels-kontrollers. Joysticken har två axlar – upp/ner och vänster/höger – och en tryckknapp för när man trycker ner spaken. Joysticken är monterad på ett kretskort som har monteringshål för enkel fastsättning och kontaktpinnar för anslutning med t.ex. kopplingssladdar med dupont-kontakt. Varje axel är en potentiometer som varierar sin resistans när man rör på spaken, men modulen har dessa potentiometrar gemensamt inkopplade till plus och minus (jord) vilket gör att modulen ger ut en spänning som varierar mellan plus och minus (jord) för var axel, och mittläget ger ut en spänning som är hälften av matningsspänningen. Detta gör det väldigt enkelt att koppla in joysticken till analoga ingångar på ett Arduino-kort eller liknande kontroller.
