Beskrivning

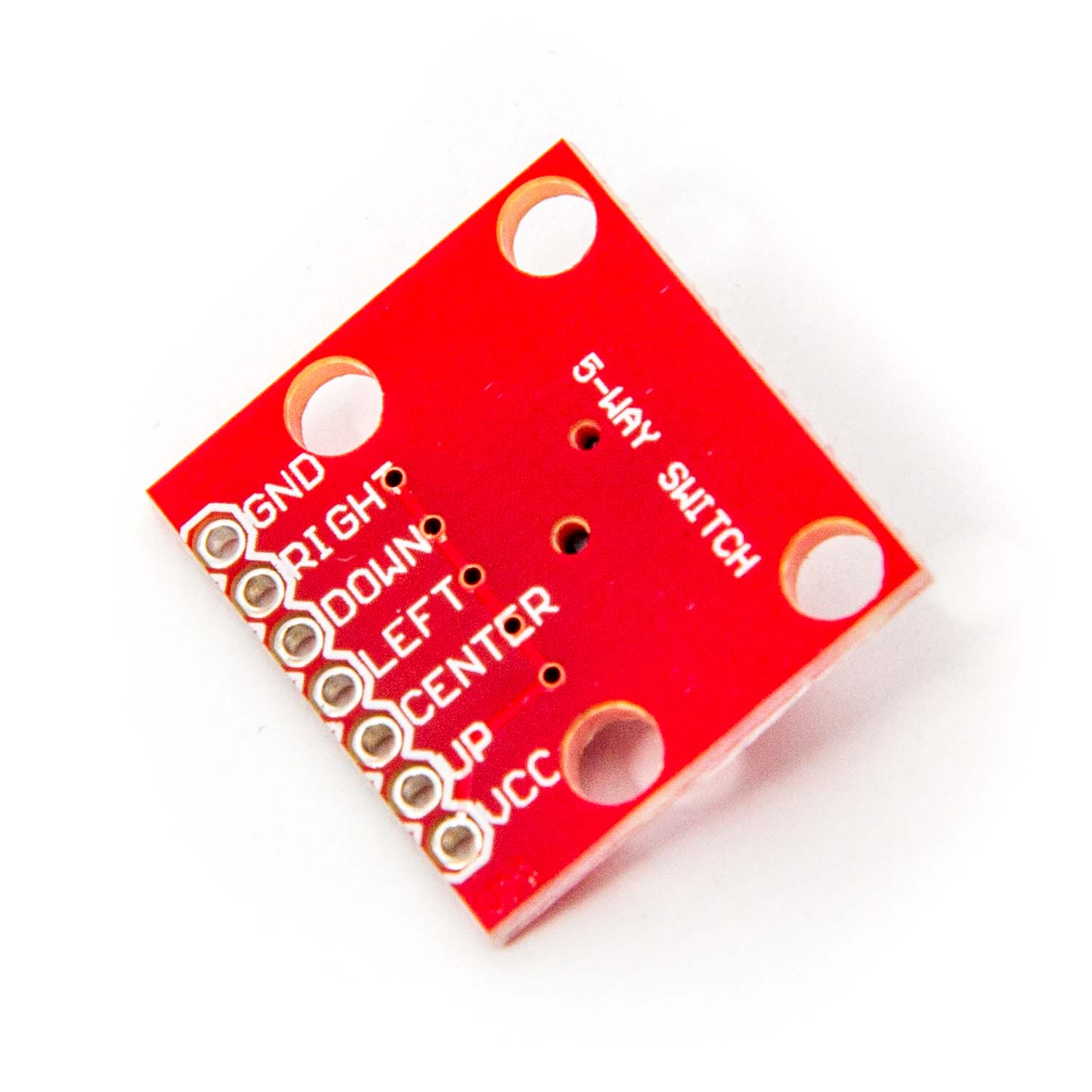

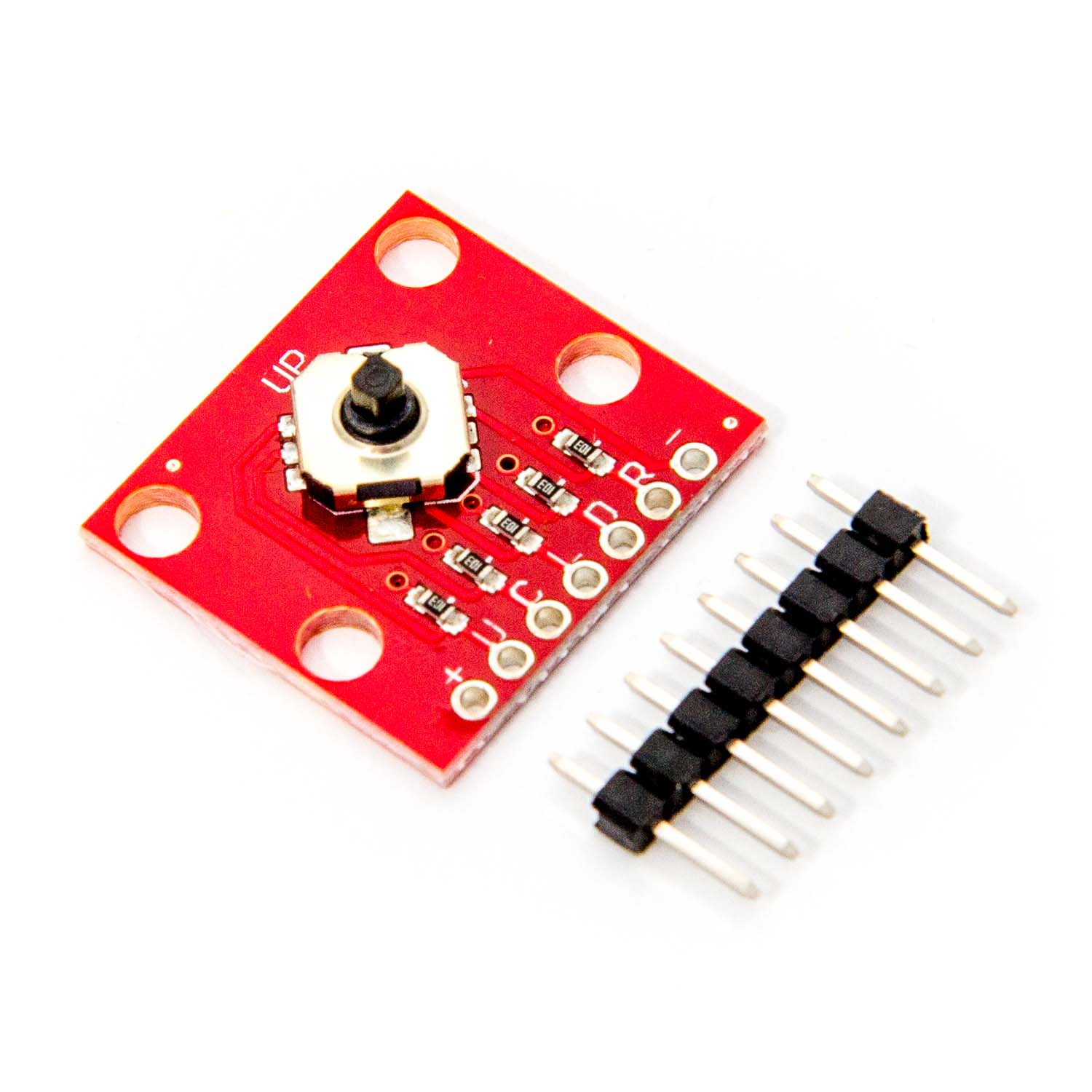

Ett kretskort med en mycket liten digital joystick. Joysticken kan röras upp, ner, höger och vänster och även rakt ner i mitten. Varje utgång har ett pull-up-motstånd som ser till att utgångarna alltid har en stabil logisk hög nivå. När joysticken rörs i en riktning kommer motsvarande utgång kopplas till jord och därmed få en logisk låg nivå. Eftersom modulen inte innehåller några bipolära komponenter går det att växla plus och minus till den för att utgångarna ska vara låga när de inte är aktiva och gå höga när de aktiveras.
