Beskrivning

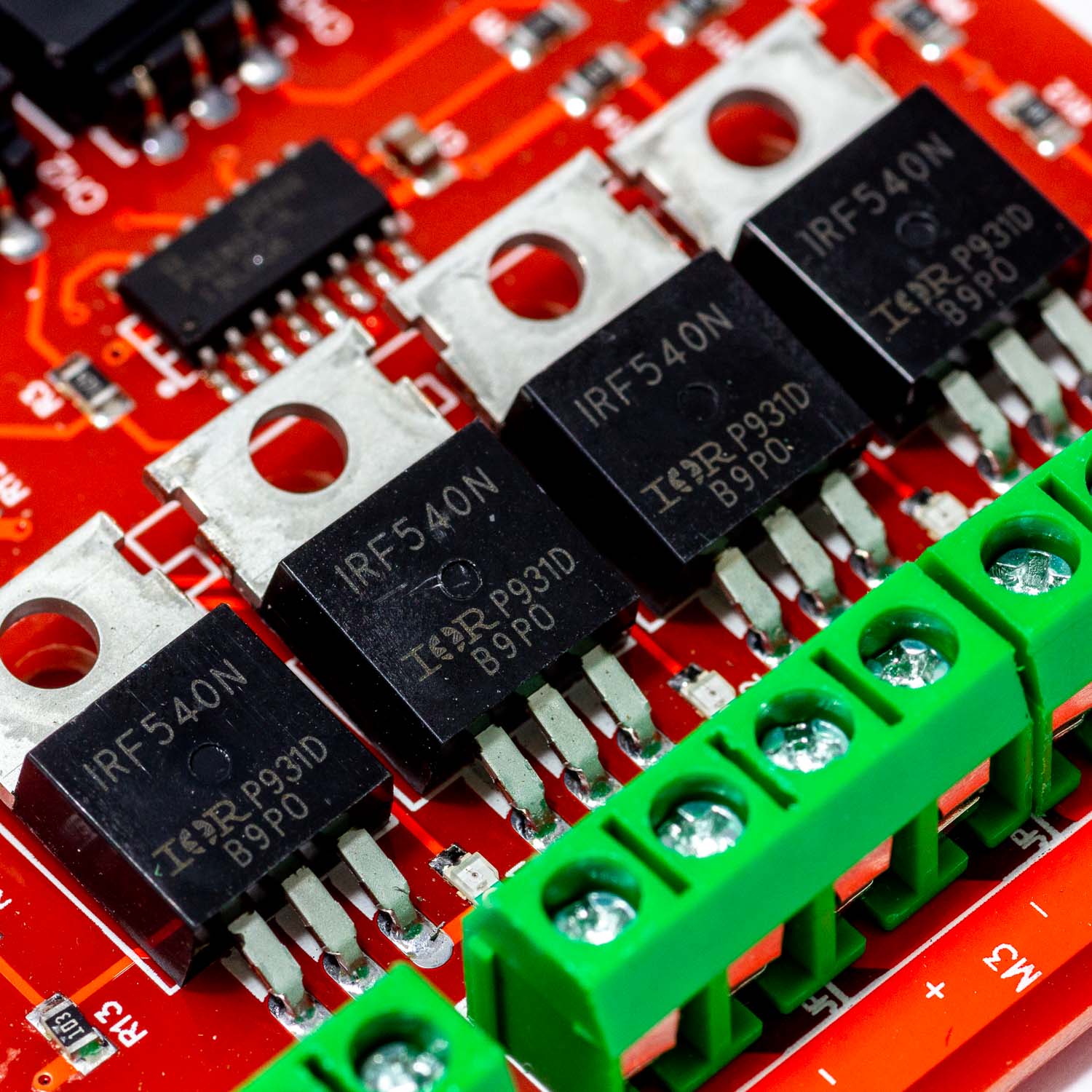

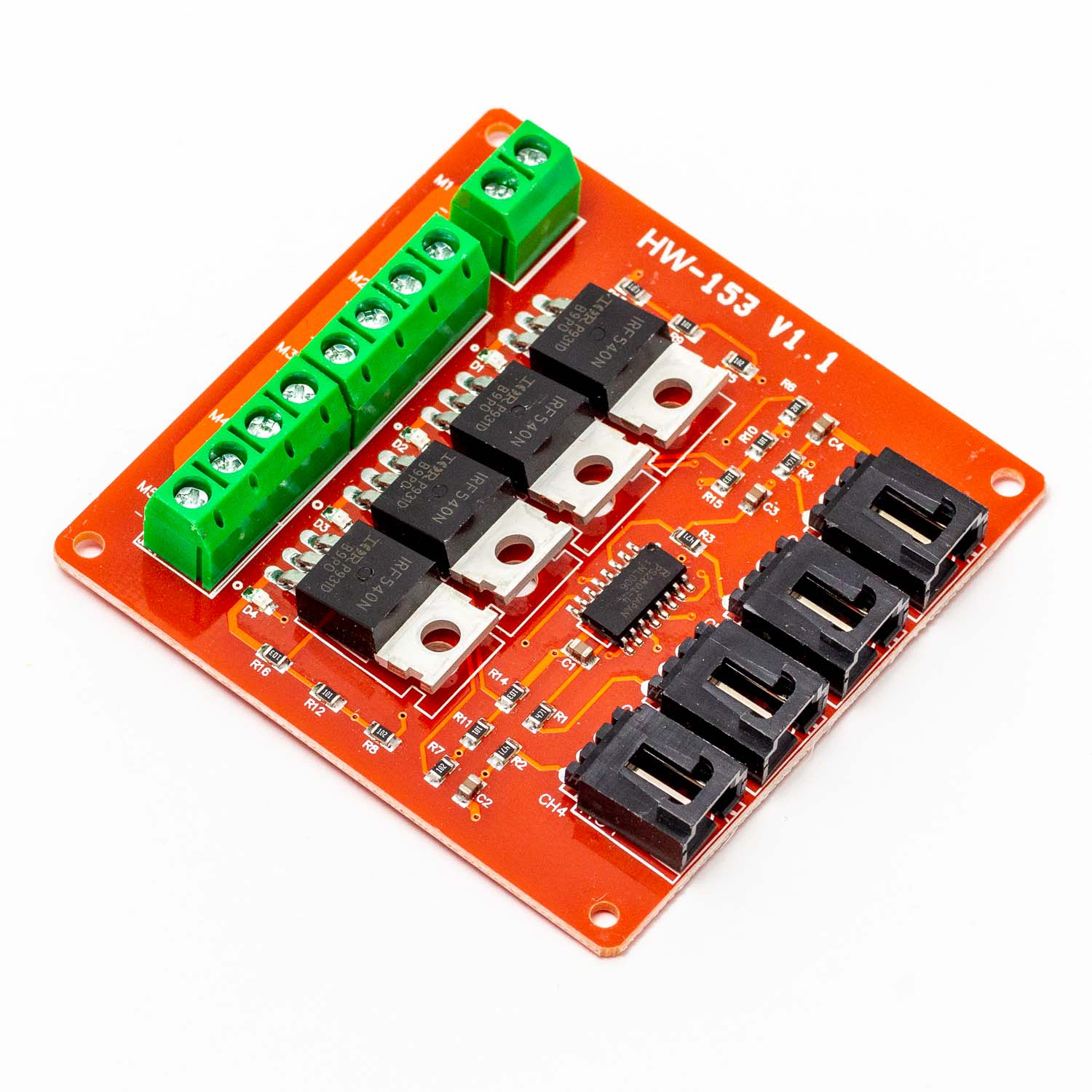

Denna modul har fyra fraftfulla MOSFET-transistorer som kan kontrolleras individuellt för att styra stora strömmar och spänningar från en mikrokontroller eller RC-mottagare eller anna digital krets. Ingångarna är optiskt isolerade med optokopplare för att skydda styrkretsen och ger flexibilitet för signalnivåer. Signalerna ansluts med 3-pins-kontakter av samma typ som används för servon i radiostyrda system vilket innebär att modulen är mycket enkel att använda tillsammans för radiostyrning, men det går självklart att kontrollera dem Arduino eller andra system. Transistorerna klarar spänningar på upp till 100 V och strömmar på upp till 28 A, men för höga strömmar krävs att transistorerna kyls ordentligt genom montering på en kylfläns. Varje utgång har en lysdiod som visar när utgången är aktiv.

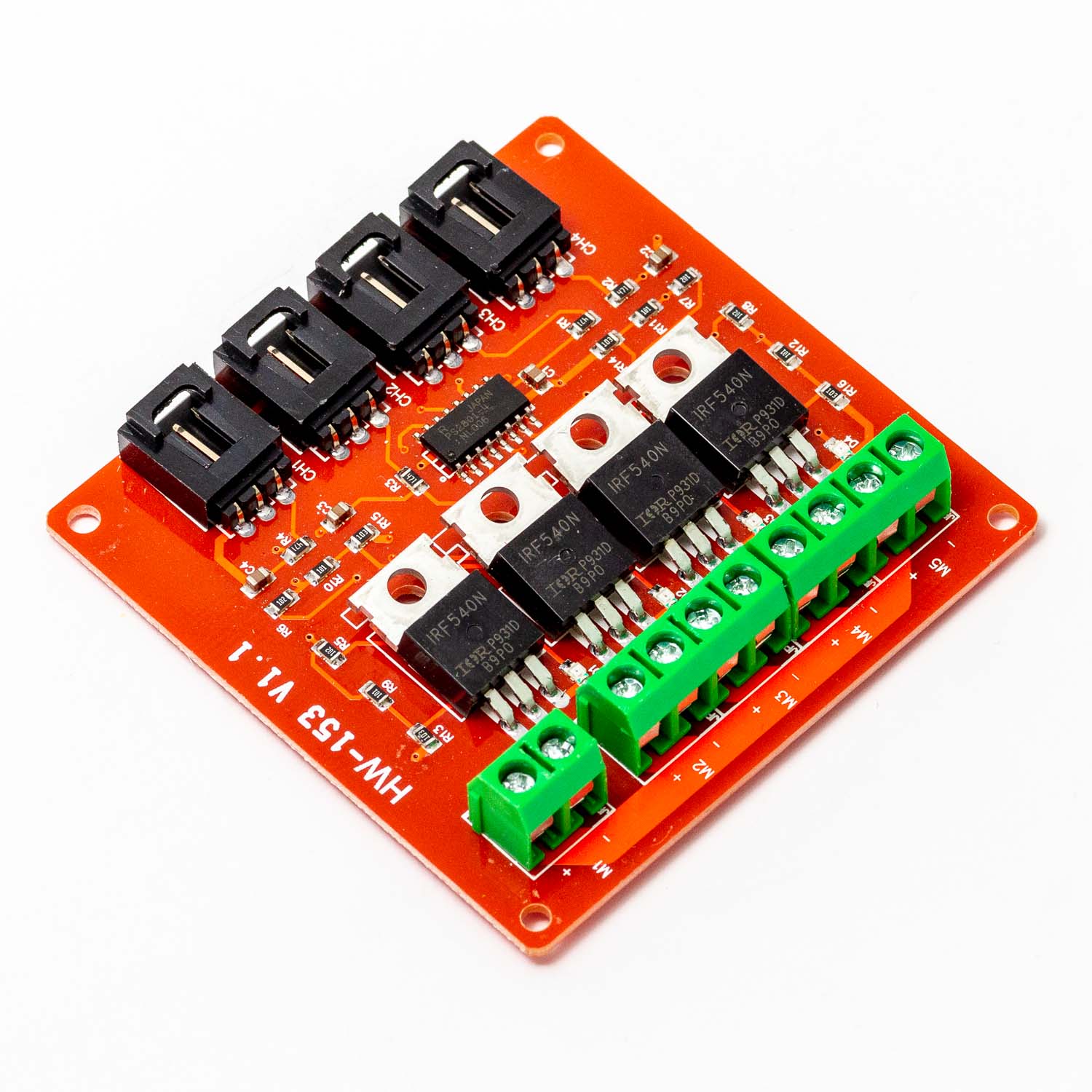

Anslutningar (notera den lite konstiga numreringen för utgångarna)
